Nach einige historischen Fakten geht es jetzt an den Nachbau. Zuerst habe ich mir die Straßenbrücke vorgenommen. Hierfür hatte ich die historischen Pläne zur Verfügung. Da ich noch keine Erfahrungen mit dem Nachbau von Brücken hatte konnte ich an dieser Brücke üben und Rückschlüsse für die Eisenbahnbrücke ziehen. Die Ansprüche an die Eisenbahnbrücke sind wesentlich höher, denn aufgrund des Gleises muss hier alles noch akurater gebaut werden. Dazu später mehr.
Als Material hatte ich Polystyrol auserkoren. Das ist leicht zu schneiden und klebt mit Revell Kleber wie verlötet. Die Grundplatte für die Seitenteile hat eine Dicke von 0,5 mm. Auf diese Platte habe ich mit Messschieber und Reißnadel die Ebene aufgezeichnet, in der die meiste Teile liegen. Dies ist die Ebene mit den Bögen, Knotenblechen und den Diagonalen. Den unteren Gurt habe ich zusätzlich auch auf dieser Ebene hergestellt, weil so ein relativ formstabiler Außenrahmen entsteht. Beim Ausschneiden der Träger mit dem Cuttermesser gehe ich zuerst mit sehr sanftem Druck über die angerissenen Linien. Die Klinge findet meist von selbst ihren Weg. Erst beim zweiten Durchgang kann der Druck erhöht und die Platte durchgeschnitten werden.
Die Seitenteile für einen der Träger der Straßenbrücke. Die senkrechten Ständer links und rechts stabilisieren während der Montage und werden beim Auflegen der Fachwerkständer abgeschnitten.
Der größte Kostenposten (die Polystyrolplatte kommt gerade einmal auf 5 EUR, und die reicht für beide Brücken) entfiel auf die L-Profile, aus denen die Brücke auch im Vorbild bestand. Hier musste ich einen Kompromiss eingehen. Beim Vorbild handelt es sich um 80 mm hohe Winkel, also im Modell 0,92 mm. Der Kleinste erhältliche Polystyrolwinkel misst 1,2 mm und wird von Plastruct geliefert. Die nötigen 10 Tütchen habe ich bei 3 Händlern erhalten. Sogar Krick, einen direkten Importeur, habe ich leer gekauft. Für die Straßenbrücke habe ich 4,5 Tütchen, also immerhin rund 11,5 m Winkel verbraucht. Am meisten verschlingen dabei die Balken.
Die ersten L-Profile auf den Bögen der Brückenträger.
Aufwändig waren natürlich die vielen Gitterfachwerke, die ich bauen musste. Es gibt zwar auch so einen Zick-Zack-Träger von Plastruct, doch ist mir dieser viel zu grob und zu groß. Wegen der stabilieren Modellprofile musste ich die Breite der Fachwerkträger hochskalieren, damit diese genau so offen wie beim Vorbild und nicht plump wirken. Um alle Träger genau gleich zu bauen habe ich auf einem Sperrholzbrett eine Lehre gebaut. Sperrholz, weil sich der Revell-Kleber sehr schlecht mit diesem verbindet.
Die Lehre. Oben links kann man Diagonalen für das Fachwerk im 45° Winkel abschneiden. Daneben die Längen der unterschiedlichen Fachwerkträger zum gleichmäßigen Ablängen. Und rechts Fugen für Montage verschieden breiter Fachwerkträger, der rechte stammt von einem früheren Versuch.
Die Diagonalen der Fachwerkständer bestehen aus 0,3 mm dicken und 1 mm breiten Kunststoffprofilen. Hat man erstmal alle Bauteile hergestellt geht die Montage schnell von der Hand.
Schritt 1
Zuerst werden die Profile mit den Schenkeln nach innen ist die Fugen eingelegt.
Schritt 2
Dann wird die untere Platte, die bis zur Ebene des Fußweges reicht, eingelegt.
Schritt 3
Die Diagonalen werden mit der Pinzette in Klebstoff gestippt und aufgelegt.
Schritt 4
Oben folgt noch eine Platte zum Höhenausgleich.
Schritt 5
Nach der Entnahme der ersten Ebene werden erneut L-Profile eingelegt.
Schritt 6
Die Profile werden mit Klebstoff bestrichen und der fertige Träger aus Schritt 4 aufgelegt.
Da die Brücke 10 Felder hat, 9 breite und ein schmales, benötigt man jeweils 11 Fachwerktständer je Träger.
11 fertige Fachwerkständer. Einer tanzt aus der Reihe, das wird hoffentlich kaum auffallen.
Nachdem alle Träger von überstehenden Teile befreit, versäubert und glatt gefeilt waren kam die Montage. Aufgrund der Knotenbleche, an welche die Fachwerkständer von innen genietet sind, kann man die Teile leicht Positionieren. Die Ausrichtung der beiden Außenteile zueinander ist sehr wichtig, und aufgrund der kurzen Zeit, in der der Revell-Kleber offen ist, muss es fix gehen. Richtig viel Zeit frisst dann noch das Herstellen und auflegen der Laschen, mit der im Vorbild die Diagonalen an den Knotenblechen befestigt sind. 47 Stck werden benötigt.
Der erste montierte Brückenträger.
Der untere Träger musste noch mit einer weiteren Ebene L-Profile aufgedoppelt werden. Zuerst wurden Rippenplatten von unten auf die vorhandenen Profile geklebt. Hier musste ich einige male die nicht ganz gerade geratene Verklebung lösen und das erste L-Profil nachrichten. Dies gelingt durch das Einweichen der Klebestellen mit noch mehr Kleber. Mit dem Cuttermesser kann man dann leicht die verklebten Flächen auftrennen. Nach den Rippenplatten wird die zweite Ebene L-Profile spiegelverkehrt zu zur oberen Ebene angebracht.
Am oberen Träger wird durch das Aufkleben von 1,5 mm breiten Profilen, von oben und unten ein Gittermuster erzeugt, oberhalb der Senkrechten an den Knickstellen werden 0,5 mm dicke Platten aufgeklebt.
Aus ca. 300 Einzelteilen besteht der fertige Träger der Brücken.
Zwei Träger, je Brücke, also jeweils zwei mal die gleichen Arbeitsabläufe. Als Optimierung fiel mir noch ein, dass man die dünnen Außenplatten auch in zwei Ebenen auf einmal schneiden kann. Das spart Zeit beim Anzeichnen und Schneiden.
Die Fahrbahnebene ist dann eine ganz andere Geschichte. Die Straßenbrücke hat längs fünf T-Träger, die beim Vorbild auch aus L-Profile bestehen. Dies kann man sich aber in diesem nicht einsehbaren Bereich sparen. Ich habe auf 1 mm Dicke Profile daher einfach nur, innerhalb der Gefache, 2 mm breite 0,3 mm Profile von oben und unten aufgeklebt. Die Querträger sind von oben jeweils geschlitzt, so dass die Längsträger dort eingelegt werden könne. Von Unten wird noch eine Ebene mit Rippenplatten angebracht, die ich als ein Teil aus einer 1 mm Platten geschnitten habe. Diese würde ich heute nur 0,5 mm stark machen.
Der fast fertige Bausatz für die Fahrbahnebene. Die Querträger werden auf die untere Ebene aus Rippenplatten und Zugbändern geklebt, die Längsträger dann die die Spalten auf den Querträger eingedrückt. Zu sehen ist hier auch eine der Aluplatten, die ich als Schnittunterlage verwende. Vorteil: sehr steif, aber so weiche, dass die Klingen kaum verschleißen.
Die Ebene der Zugbänder unter der Fahrbahn ist wieder ein zusammenhänges Teil, welches auf einer 1 mm Platte angerissen und dann ausgeschnitten wurde.
Die Unterseite der Brücke mit der montierten Zugbandebene.
Dann ist die große Hochzeit angesagt. Nach einiger Anpassung gibt es überall Kontaktfläche, die zum Verkleben reichen. Nach unten stützen sich die Rippenplatten der Fahrbahnebene auf die nach innen gerichtete obere L-Profil Ebene. Zur Seite hin liegen die Außenkanten der Querträger an den Rippenplatten an, die auch die Diagonalen Zugbänder tragen. Auf einer ebenen Fläche lassen sich die Brückenträger dann mit Hilfe eines Winkels senkrecht ausrichten.
Die fertige Brücke aus der Lokführerperspektive. Die leichten Schlenker haben keine Auswirkungen.
Das Resultat ist eine unglaubliche filigrane Brücke, die ein Gewicht von 35 g aufweist. Sie wird an jeder Ecke ein Auflager erhalten, also insg. vier. Zum Testen der Stabilität habe ich ein Gleis und eine 500 g schwere V100 auf die Brücke gestellt. Diese Last wird, mit leichter Durchbiegung, getragen. Die Brücke erhält, genau wie die Eisenbahnbrücke, noch eine Holzbeplankung aus Kunststoff, die für weitere Stabilität sorgen wird. Außerdem wird die Brücke nicht viel mehr als Pferdefuhrwerke oder leichte Lkw tragen müssen.

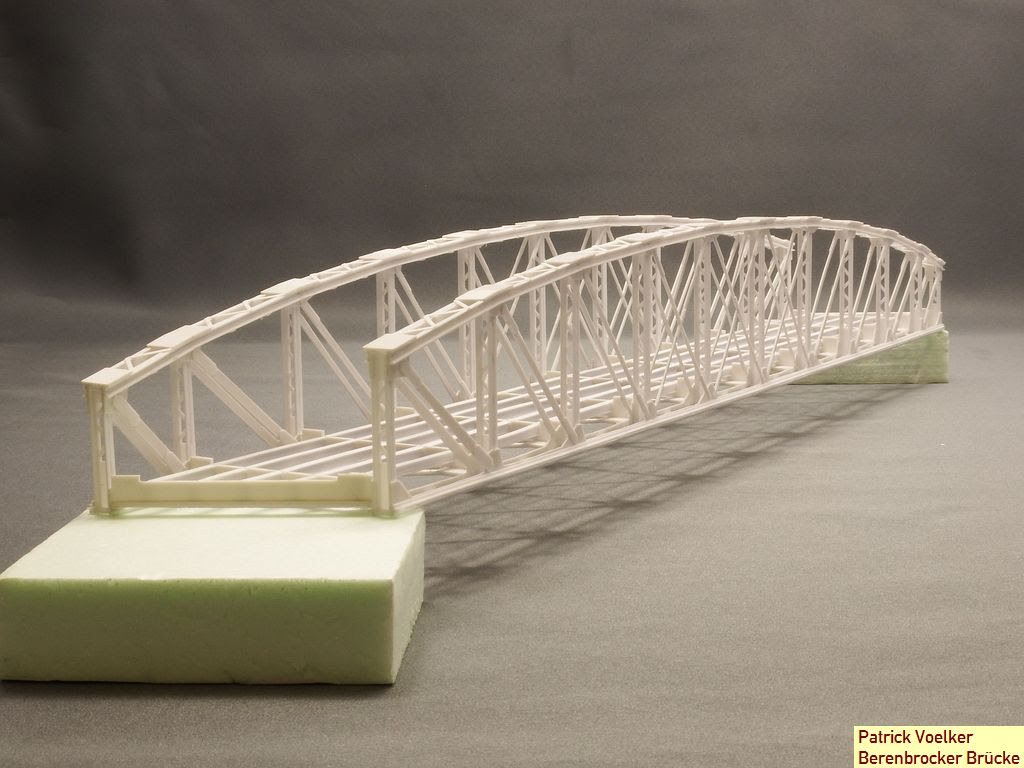

Auf provisorischen Widerlagern kann man die Brücke schon aus der Sicht der Binnenschiffer sehen.
Luftig leicht und trotzdem stabil. Beim Vorbild soll dies Stahl und damit Kosten sparen, beim Modell war es eine Herausforderung.
Knappe 2 Wochen gingen für den Bau der Brücke ins Land. Wer jetzt denkt, die Eisenbahnbrücke ist eine verstärkte Kopie der Straßenbrücke, der irrt. Dazu mehr im nächsten Teil.
